Senapan Serbu 7.62mm FN SCAR-H Belgia (6 Varian)

FN SCAR

Pabrikan senjata api Belgia FN Herstal selama ini telah merancang dan mengembangkan berbagai macam senapan serbu termasuk FN SCAR-H yang dilengkapi dengan chamber untuk menembakkan amunisi kaliber NATO 7.62x51 mm.

Awalnya, FN SCAR dan variannya dikembangkan FN Herstal untuk United States Special Operations Command (SOCOM) untuk memenuhi persyaratan kompetisi SCAR (Special Operations Forces Combat Assault Rifles). Jangkauan efektif FN SCAR akan tergantung dari panjang laras, dapat mencapai hingga 600 meter.

Lebih jauh, FN Herstal mengembangkan dua senapan presisi berdasarkan desain FN SCAR-H yakni: FN SCAR-H PR, dan FN SCAR-H TPR. Keduanya memiliki jangkauan efektif 800 meter.

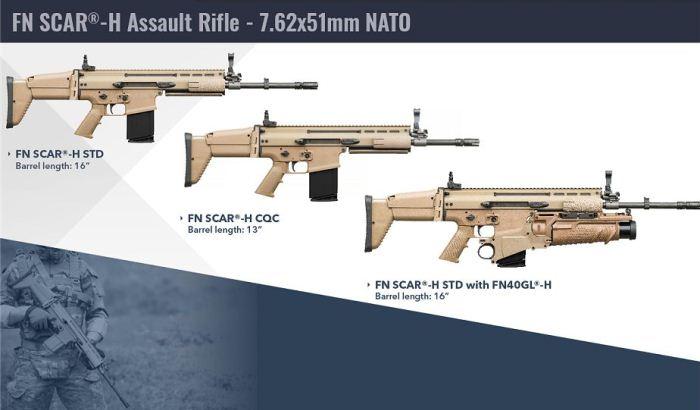

Varian senapan serbu 7.62mm FN SCAR-H:
- FN SCAR-H STD: Standar dengan panjang laras 406,4 mm

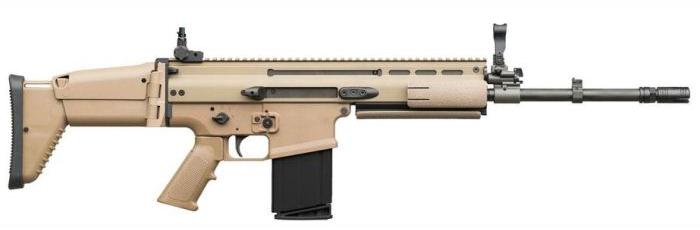

FN SCAR-H STD

- FN SCAR-H CQC: Close Quarters Combat dengan panjang laras 330,2 mm

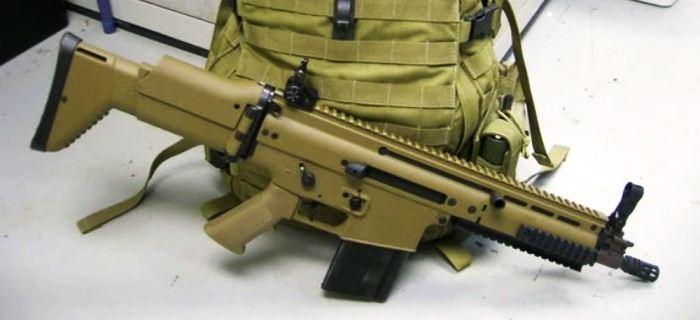

FN SCAR-H CQC

- FN SCAR-H PR: Senapan Presisi dengan panjang laras 406,4 mm

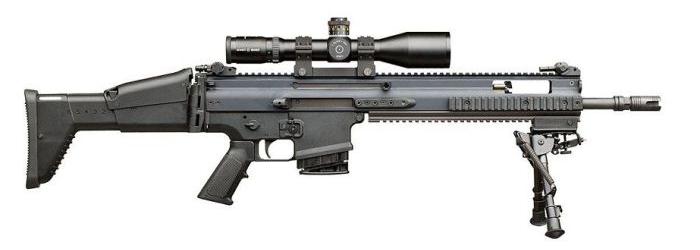

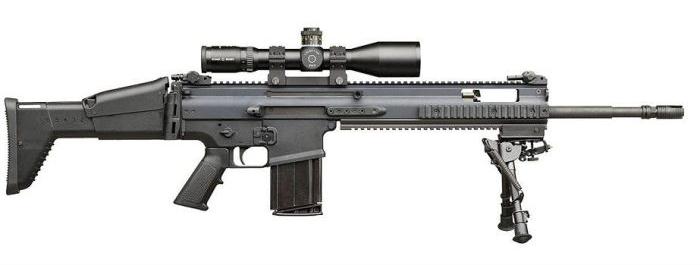

FN SCAR-H PR

- FN SCAR-H PR: Senapan Presisi dengan panjang laras 508 mm

FN SCAR-H PR

- FN SCAR-H TPR: Senapan Presisi Taktis dengan panjang laras 406,4 mm

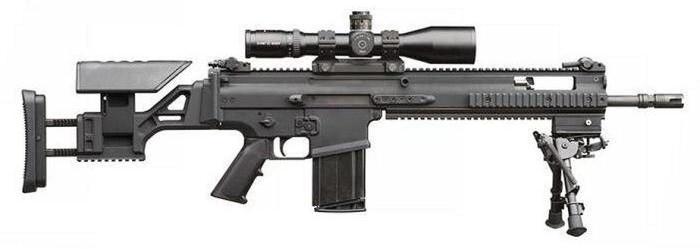

FN SCAR-H TPR

- FN SCAR-H TPR: Senapan Presisi Taktis dengan panjang laras 508 mm

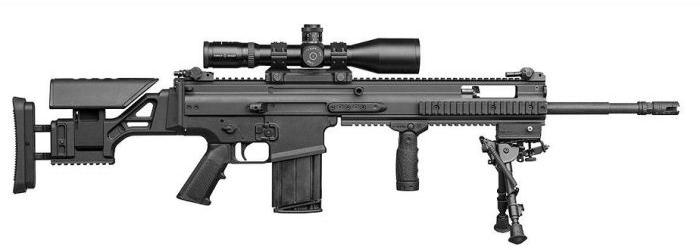

FN SCAR-H TPR

Desain
FN SCAR-H masih mengikuti desain lazim keluarga FN SCAR yang menggunakan komponen polimer dan aluminium masif. Dengan laras free-floating cold hammer-forged MIL-SPEC dengan lubang berlapis krom. Dua laras panjang tersedia: 330,2 mm dan 406,4 mm.

Senapan serbu FN SCAR-H dilengkapi dengan rel Picatinny MIL-STD 1913 atas (extended) yang diintegrasikan dengan monolithic aluminum receiver. Rel Picatinny tambahan dipasang di setiap sisi di bagian depan, serta di bawah laras senapan.

FN SCAR-H dilengkapi selektor keamanan 3-posisi cerdas yang dapat dengan mudah dimanipulasi dengan ibu jari tangan penembak. Dengan selektor keamanan pada posisi "S", senapan berada pada posisi "aman". Dengan selektor keamanan pada posisi "1", senapan siap menembakkan satu tembakan. Jika mengaktifkan posisi "A", maka FN SCAR-H berada dalam posisi otomatis penuh.

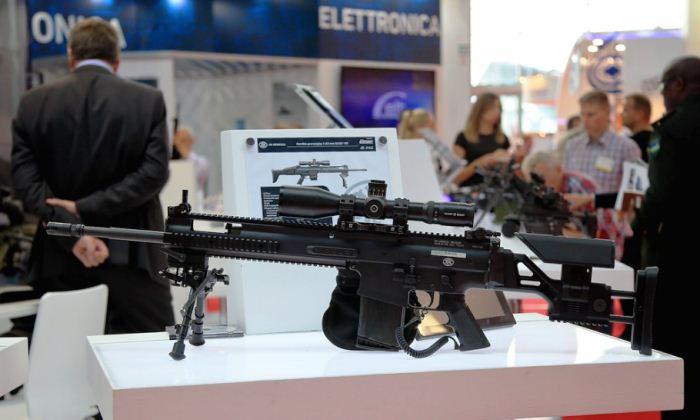

Pameran FN SCAR-H TPR

Magazine dan amunisi
FN SCAR-H didesain untuk cocok dengan amunisi NATO 7.62x51mm atau 308 Winchester. Memiliki kapasitas magazine 20 kartrid. Magazine 10 putaran juga tersedia.

Magazine dapat dilepas dari senapan berkat ambidextrous magazine release (pelepasan magazine cerdas). Dengan pelepasan ini, penembak bertangan kanan dan kidal bisa melakukan reload lebih cepat dan mudah sambil menjaga senapan tetap pada sasaran.

Amunisi NATO 7.62 × 51mm adalah kartrid rimless bottlenecked rifle yang didesain dan dikembangkan oleh FN Herstal pada 1950-an untuk menggantikan berbagai jenis amunisi infanteri yang digunakan oleh berbagai negara anggota NATO. Ini menjadi kaliber standar NATO pertama untuk senjata kecil pada tahun 1957.

Meskipun tidak identik, amunisi NATO 7.62 × 51mm dan .308 Winchester cukup mirip untuk dimuat dalam senapan yang dilengkapi dengan chamber untuk putaran lainnya, tetapi kartrid .308 Winchester biasanya dimuat ke tekanan yang lebih tinggi dari kartrid NATO 7.62 × 51mm. FN SCAR-H dapat menembakkan semua jenis amunisi 7.62mm.

FN SCAR-H CQC

Fitur utama
Senapan serbu 7.62mm FN SCAR-H memiliki popor yang dapat dilipat, artinya senapan ini akan lebih ringkas ketika dibawa personel di pesawat, kendaraan atau situasi tertentu.

Popor dapat dilipat ke kanan dengan tombol kunci yang terletak di sisi kiri. Ketika popor dilipat, senapan masih dapat menembak. Modul popor FN SCAR standar dapat disesuaikan untuk panjang (LOP) dan tinggi  (cheek rest) agar popor sesuai penembak dan perlengkapannya .

Panjang popor dapat disesuaikan dalam enam posisi, dinomori dari 1 hingga 6. Setiap penyesuaian sama dengan panjang 0,50 inci untuk total penyesuaian panjang 2,50 inci. Sedangkan tinggi dapat diatur dengan 2 posisi.

Konfigurasi popor tambahan tersedia berdasarkan permintaan. Sight (pemandangan) besi belakang dan depan Senapan FN SCAR-H sepenuhnya dapat disesuaikan dan dapat dilipat.

Berbagai aksesori dapat dipasang di top receiver (scopes) dan rel Picatinny samping dan sisi bawah (red dot sight, flashlight, bipod, vertical grip).

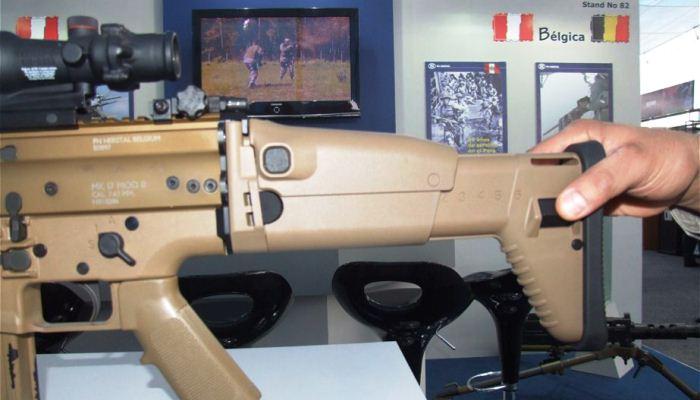

Tombol konfigurasi popor FN SCAR-H

Peluncur granat 40mm

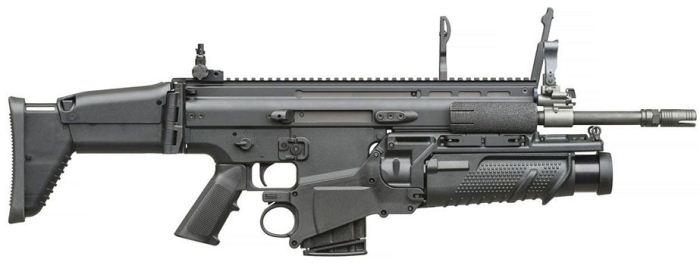

FN SCAR-H dapat dipasangi peluncur granat FN40GL 40mm. FN40GL dapat dipasang dengan cepat dan mudah ke rel Picatiny bawah dengan tuas penjepit penguncian ganda pada peluncur. Kedua pemicu dapat ditarik tanpa mengubah posisi tangan. Menembakkan semua jenis granat kecepatan rendah standar 40x46mm NATO dengan kisaran efektif sekitar. 350 meter (tergantung pada amunisinya).

FN40GL® juga dapat dikonfigurasi sebagai peluncur yang berdiri sendiri menggunakan popor rakitan khusus.

Cerdas, FN40GL® menggunakan aluminium receiver yang dikawinkan dengan laras aluminium untuk daya tahan dan ringan. Laras berputar ke kiri atau kanan untuk kemudahan memuat. Retensi granat memungkinkan pemuatan ulang di posisi apa pun. Casing granat secara otomatis keluar. Senapan ini juga dapat dilengkapi FN® FCU Mk.3 fire control unit yang sangat meningkatkan kemungkinan first-round hit  ketika menembakkan granat 40mm.

FN SCAR-H CQC

Model
Berat (Tanpa Magazine)
- FN SCAR-H STD 406,4 mm
- FN SCAR-H CQC 330,2 mm
- FN SCAR-H PR 406,4 mm
- FN SCAR-H PR 508 mm
- FN SCAR-H TPR 406,4 mm
- FN SCAR-H TPR 508 mm
- 3,9 kg
- 3,7 kg
- 4,27 kg
- 4,5 kg
- 4,81 kg
- 5 kg
Prinsip Operasi
Cyclic rate of fire
Gas operated, rotating bolt
550 - 650 putaran/mnt
Panjang Laras
Kapasitas Magazine
- STD: 406,4mm
- CQC: 330,2mm
- PR: 406,4mm
- PR: 508mm
- TPR: 406,4mm
- TPR: 508mm
20 atau 10 putaran
Kaliber
Panjang Senapan
7.62x51mm (NATO)
- STD 406,4 mm



- CQC 330,2 mm



- PR 406,4 mm



- PR 508 mm



- TPR 406,4 mm



- TPR 508 mm


Extended: 969mm
Collapsed: 906mm
Folded: 721mm

Extended: 893mm
Collapsed: 830mm
Folded: 645mm

Extended: 970mm
Collapsed: 906mm
Folded: 721mm

Extended: 1,071mm
Collapsed: 1,007mm
Folded: 823mm

Extended: 970mm
Collapsed: 906mm
Folded: 721mm

Extended: 1,085mm
Collapsed: 1,040mm
Folded: N/A
